FTC – Hệ thống điều chế và giải điều chế tín hiệu số
“Trong các hệ thống truyền thông hiện đại, việc truyền tải thông tin dưới dạng số đã trở thành xu hướng chủ đạo. Tuy nhiên, để có thể truyền tín hiệu số qua các môi trường truyền dẫn như sóng vô tuyến, cáp quang hay đường truyền điện, tín hiệu cần được biến đổi sang dạng phù hợp với kênh truyền. Quá trình này được thực hiện thông qua hệ thống điều chế và giải điều chế tín hiệu số. Đây là thành phần quan trọng trong nhiều công nghệ như mạng di động, truyền hình số, Wi-Fi hay Internet.”
1.Khái niệm về điều chế tín hiệu số
Điều chế tín hiệu số là quá trình biến đổi tín hiệu dữ liệu số (chuỗi bit 0 và 1) thành một dạng tín hiệu sóng mang có thể truyền qua môi trường vật lý. Sóng mang thường là sóng hình sin có tần số cao. Thông tin số sẽ được “gắn” vào sóng mang bằng cách thay đổi một số đặc trưng của nó như biên độ, tần số hoặc pha.
Mục đích của điều chế là giúp tín hiệu có thể truyền đi xa hơn, giảm nhiễu và phù hợp với đặc điểm của kênh truyền. Ví dụ, trong truyền thông vô tuyến, nếu không sử dụng điều chế thì tín hiệu số có tần số thấp sẽ không thể phát xạ hiệu quả qua anten.
2. Các phương pháp điều chế số phổ biến
Có nhiều kỹ thuật điều chế số khác nhau, trong đó ba phương pháp cơ bản thường được sử dụng là:
- Điều chế dịch biên độ (ASK – Amplitude Shift Keying)

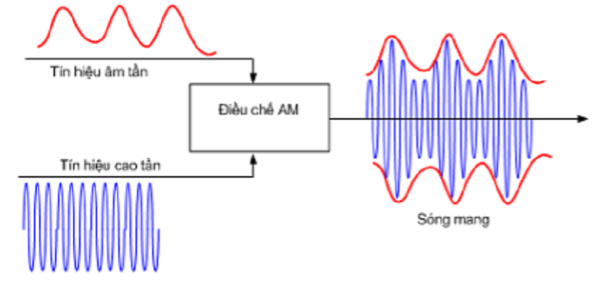

Trong phương pháp này, thông tin số được biểu diễn bằng cách thay đổi biên độ của sóng mang. Ví dụ, bit “1” có thể tương ứng với biên độ cao, còn bit “0” tương ứng với biên độ thấp hoặc bằng 0. ASK có cấu trúc đơn giản và dễ thực hiện, tuy nhiên nhược điểm là dễ bị ảnh hưởng bởi nhiễu biên độ trong kênh truyền. - Điều chế dịch tần số (FSK – Frequency Shift Keying)

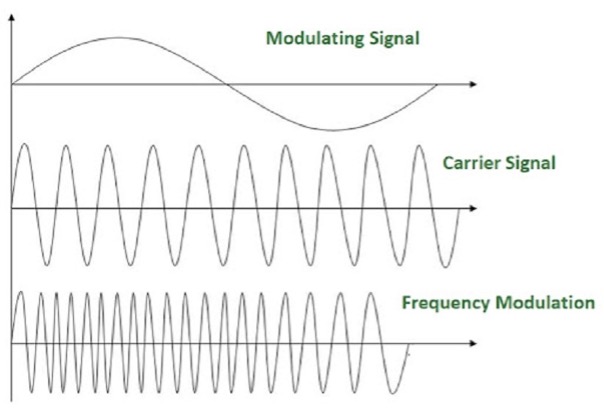

FSK biểu diễn dữ liệu số bằng cách thay đổi tần số của sóng mang. Hai tần số khác nhau thường được dùng để biểu diễn bit 0 và bit 1. So với ASK, FSK có khả năng chống nhiễu tốt hơn, vì thông tin được mã hóa bằng sự thay đổi tần số thay vì biên độ. - Điều chế dịch pha (PSK – Phase Shift Keying)
PSK truyền dữ liệu bằng cách thay đổi pha của sóng mang. Một dạng phổ biến là BPSK (Binary Phase Shift Keying), trong đó pha của sóng mang thay đổi giữa hai giá trị (ví dụ 0° và 180°) để biểu diễn hai trạng thái nhị phân. Ngoài ra còn có các biến thể như QPSK hay 8-PSK giúp truyền nhiều bit hơn trong mỗi ký hiệu.
Các hệ thống truyền thông hiện đại thường sử dụng những kỹ thuật điều chế phức tạp hơn như QAM (Quadrature Amplitude Modulation), kết hợp cả thay đổi biên độ và pha để tăng tốc độ truyền dữ liệu.
3. Hệ thống điều chế tín hiệu số
Một hệ thống điều chế tín hiệu số thường bao gồm các khối chức năng chính sau:
- Nguồn dữ liệu: tạo ra chuỗi bit thông tin cần truyền (ví dụ dữ liệu từ máy tính hoặc tín hiệu thoại đã được số hóa).
- Bộ mã hóa kênh: thêm các bit kiểm tra nhằm phát hiện và sửa lỗi khi truyền.
- Bộ điều chế: chuyển chuỗi bit thành tín hiệu sóng mang đã được điều chế theo một phương pháp nhất định như ASK, FSK hoặc PSK.
- Kênh truyền: môi trường truyền dẫn như không gian vô tuyến, cáp đồng hoặc sợi quang. Trong quá trình truyền, tín hiệu có thể bị suy hao, nhiễu hoặc méo.
Nhờ quá trình điều chế, tín hiệu số có thể được truyền đi hiệu quả trên khoảng cách xa và phù hợp với đặc tính của thiết bị phát.
4. Hệ thống giải điều chế tín hiệu số
Ở phía thu, tín hiệu đã điều chế cần được khôi phục lại thành dữ liệu số ban đầu. Quá trình này gọi là giải điều chế (demodulation). Hệ thống giải điều chế thường gồm các khối sau:
- Bộ thu và lọc tín hiệu: thu sóng từ kênh truyền và loại bỏ các thành phần nhiễu không cần thiết.
- Bộ giải điều chế: phân tích các đặc trưng của sóng mang như biên độ, tần số hoặc pha để xác định chuỗi bit đã được truyền.
- Bộ giải mã kênh: sử dụng các bit kiểm tra để phát hiện và sửa lỗi nếu có.
- Thiết bị đích: hiển thị hoặc xử lý dữ liệu sau khi đã được khôi phục.
Hiệu quả của hệ thống giải điều chế phụ thuộc vào nhiều yếu tố như chất lượng kênh truyền, mức nhiễu và kỹ thuật điều chế được sử dụng.
5. Vai trò của hệ thống điều chế và giải điều chế
Hệ thống điều chế – giải điều chế đóng vai trò trung tâm trong các hệ thống truyền thông số. Nó giúp:
- Tăng khả năng truyền tín hiệu đi xa.
- Nâng cao hiệu quả sử dụng băng thông.
- Giảm ảnh hưởng của nhiễu và suy hao trong kênh truyền.
- Cho phép truyền nhiều dữ liệu hơn trong cùng một khoảng thời gian.
Nhờ các kỹ thuật điều chế tiên tiến, các công nghệ hiện đại như mạng 4G/5G, truyền hình số hay Wi-Fi có thể đạt tốc độ truyền dữ liệu rất cao.
Hệ thống điều chế và giải điều chế tín hiệu số là thành phần không thể thiếu trong các hệ thống truyền thông hiện đại. Điều chế giúp biến đổi dữ liệu số thành tín hiệu phù hợp với môi trường truyền, trong khi giải điều chế khôi phục lại thông tin ban đầu ở phía thu. Sự phát triển của các kỹ thuật điều chế ngày càng tiên tiến đã góp phần quan trọng vào việc nâng cao tốc độ, độ tin cậy và hiệu quả của các hệ thống truyền thông số ngày nay.
