Giới thiệu chung về cấu trúc khung xe
Khung xe là bộ phận nền tảng trong cấu trúc ô tô, đóng vai trò chịu tải trọng, hấp thụ lực va chạm và tạo nên độ cứng vững cho toàn bộ phương tiện. Tùy theo mục đích sử dụng, các nhà sản xuất ô tô áp dụng hai loại thiết kế khung phổ biến: Monocoque (khung liền thân) và Body-on-Frame (thân xe lắp trên khung rời). Mỗi kiểu khung có ưu điểm, nhược điểm và phạm vi ứng dụng riêng, ảnh hưởng trực tiếp đến hiệu suất vận hành, độ an toàn và chi phí sản xuất của xe.
Cấu trúc khung Body-on-Frame

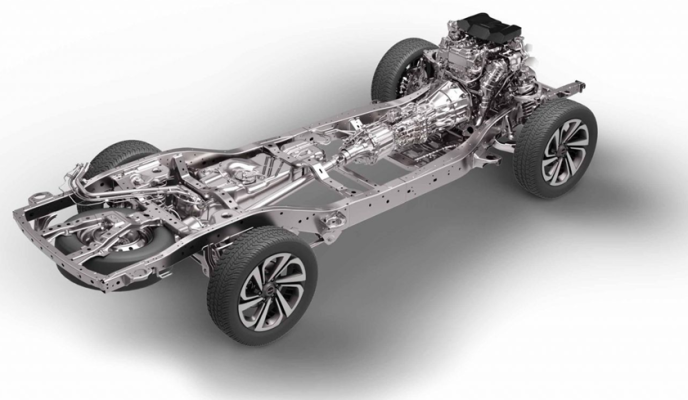

Body-on-Frame (còn gọi là khung rời) là kiểu cấu trúc truyền thống được sử dụng rộng rãi trên xe tải, SUV địa hình và các dòng xe thương mại. Trong thiết kế này, thân xe (body) được lắp riêng và gắn lên một khung sườn (frame) bằng bulông hoặc giá đỡ. Khung sườn thường làm bằng thép chịu lực, gồm hai dầm chính song song nối với nhau bằng các thanh ngang, tạo thành một kết cấu chắc chắn để chịu tải trọng động cơ, hệ thống truyền động và trọng lượng của thân xe.
Ưu điểm của khung Body-on-Frame
- Độ bền và khả năng chịu tải cao: Khung rời rất cứng và bền, thích hợp cho xe tải nặng hoặc xe thường xuyên di chuyển trên địa hình gồ ghề.
- Dễ sửa chữa và thay thế: Khi thân xe bị hư hỏng, có thể tách rời khỏi khung để sửa chữa mà không ảnh hưởng đến kết cấu chính.
- Khả năng kéo và chở hàng tốt: Xe có khung rời có thể kéo moóc, chở tải nặng hoặc hoạt động trong điều kiện khắc nghiệt mà vẫn đảm bảo độ bền.
- Dễ tùy biến: Nhiều hãng xe có thể phát triển các mẫu xe khác nhau (xe tải, SUV, bán tải) dựa trên cùng một khung cơ bản, giúp tiết kiệm chi phí sản xuất.
Nhược điểm của khung Body-on-Frame
- Trọng lượng lớn: Do cấu trúc thép kép, khung rời nặng hơn, làm tăng mức tiêu thụ nhiên liệu.
- Độ ổn định khi vào cua kém hơn: Trọng tâm xe cao hơn nên dễ nghiêng hoặc lắc mạnh khi vào cua gấp.
- Không tối ưu trong va chạm: Vì khung và thân xe tách biệt, khả năng hấp thụ xung lực va chạm kém hơn so với khung liền thân.
Cấu trúc khung Monocoque

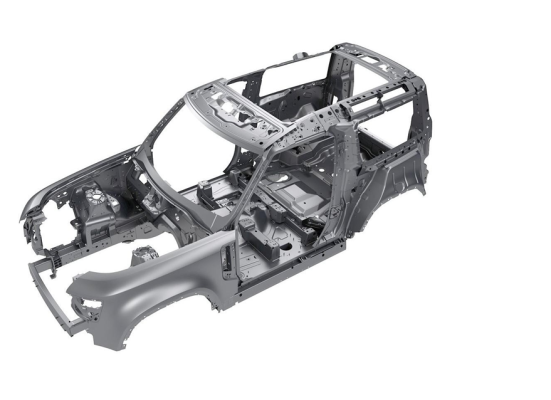

Monocoque, hay còn gọi là khung liền thân, là kiểu cấu trúc hiện đại trong đó thân xe và khung xe hợp nhất thành một khối duy nhất. Lực tác dụng từ các bộ phận như động cơ, hành khách và tải trọng được phân bố đều lên toàn bộ thân xe, giúp tăng độ cứng xoắn mà vẫn giảm trọng lượng tổng thể.
Loại khung này được phát triển mạnh mẽ từ giữa thế kỷ 20 và hiện là tiêu chuẩn cho phần lớn xe con, crossover và SUV đô thị ngày nay.
Ưu điểm của khung Monocoque
- Trọng lượng nhẹ: Do loại bỏ khung riêng biệt, xe nhẹ hơn đáng kể, giúp tiết kiệm nhiên liệu và tăng hiệu suất tăng tốc.
- Độ cứng vững cao: Kết cấu liền thân giúp phân bổ lực va chạm đồng đều, cải thiện độ an toàn cho người lái và hành khách.
- Vận hành ổn định: Trọng tâm thấp giúp xe cân bằng tốt hơn khi vào cua, mang lại cảm giác lái linh hoạt và êm ái.
- Hiệu quả trong sản xuất: Quá trình chế tạo khung liền thân được tự động hóa cao, giảm chi phí vật liệu và thời gian lắp ráp.
Nhược điểm của khung Monocoque
- Khả năng chịu tải hạn chế: Không phù hợp cho xe tải nặng hoặc hoạt động trong điều kiện off-road khắc nghiệt.
- Khó sửa chữa: Khi phần thân bị va chạm mạnh, việc phục hồi nguyên trạng khó và tốn kém hơn vì khung và thân là một khối.
- Khả năng tùy biến thấp: Mỗi kiểu thân xe đòi hỏi thiết kế riêng biệt, khó sử dụng chung nền tảng cho nhiều dòng xe khác nhau.
So sánh tổng quát giữa Monocoque và Body-on-Frame
| Tiêu chí | Monocoque (Khung liền thân) | Body-on-Frame (Khung rời) |
| Cấu trúc | Thân và khung là một khối liền nhau | Thân và khung tách biệt |
| Trọng lượng | Nhẹ hơn | Nặng hơn |
| Độ cứng xoắn | Cao, ổn định khi vận hành | Thấp hơn, dễ vặn xoắn |
| Khả năng chịu tải | Hạn chế | Rất cao |
| Khả năng hấp thụ va chạm | Tốt hơn, an toàn hơn | Kém hơn |
| Khả năng tùy biến và sửa chữa | Khó thay đổi, sửa chữa tốn kém | Dễ tháo lắp, dễ sửa |
| Ứng dụng | Xe con, crossover, SUV đô thị | Xe tải, SUV địa hình, bán tải |
Ứng dụng thực tế
- Khung Body-on-Frame: Thường xuất hiện trên các mẫu xe như Toyota Land Cruiser, Ford Ranger, Isuzu D-Max, hay các xe tải hạng nặng. Những mẫu xe này cần khả năng chịu tải lớn, khung gầm cứng và hoạt động ổn định trên địa hình phức tạp.
- Khung Monocoque: Được sử dụng phổ biến trên xe con và SUV cỡ nhỏ như Honda CR-V, Toyota Corolla Cross, Mazda CX-5… nhằm mang lại trải nghiệm lái êm ái, tiết kiệm nhiên liệu và an toàn cao.
Cả hai loại khung xe Monocoque và Body-on-Frame đều có những ưu thế riêng tùy vào mục đích sử dụng.
- Khung Monocoque phù hợp cho xe con, xe đô thị với yêu cầu nhẹ, tiết kiệm và an toàn.
- Khung Body-on-Frame thích hợp cho xe tải, SUV địa hình hoặc các dòng xe cần sức kéo và độ bền cao.
Sự lựa chọn giữa hai loại khung không chỉ phụ thuộc vào công nghệ mà còn vào định hướng thiết kế, nhu cầu vận hành và trải nghiệm mà nhà sản xuất muốn mang lại cho người sử dụng.
